| Primerna za sisteme z odvajanjem ali kroženjem zraka (vključno z različnimi načini programske opreme). Ustrezen obvezni dodatni pribor za montažo: – HEZ9VEDU0 za sisteme z odvajanjem zraka. – HEZ9VRPD0 za sisteme z popolnim odvajanjem in sisteme s kroženjem zraka in delnim odvajanjem s filtri cleanAir za preprečevanje neprijetnih vonjav. Osnovni komplet HEZ9VRUD0 za kroženje zraka brez odvajanja s filtri cleanAir za preprečevanje neprijetnih vonjav. |
| Predlogi za načrtovanje: – Namestitev je možna v konfiguraciji z otokom ali v steno usmerjeni konfiguraciji.. – Proizvod je skladen s preizkusom z igličastim plamenom (po IEC 60695-5-11), razredom vnetljivosti V2 (po UL94) in razredom gradbenega materiala B1 (DIN 4102-1). Osnovni komplet HEZ9VRUD0 za kroženje zraka brez odvajanja prav tako ustreza tem standardom. – Najvišja globina je 223 mm pod steklom pri aparatih, nameščenih na delovni površini, in 227 mm pri plosko vgrajenih aparatih. – Aparat mora biti prosto dostopen s spodnje strani (tj. za dostop do spodnjega zbiralnika tekočine). -Pod kuhalno ploščo z vgrajenim dvižnim prezračevalnim sistemom ni treba namestiti vmesnega dna. Predali in/ali police v talni enoti morajo biti snemljivi. Zadnjo ploščo talne enote se lahko ohrani – potreben je le izrez za izpust zraka (položaj in velikost sta navedena v navodilih za namestitev). – Osnovni komplet »Plug ‘n Play« HEZ9VRUD0 za sistem kroženja zraka brez odvajanja mora imeti za zadnjo ploščo pohištva navpično odprtino minimalno 25 mm dolžine. Priporočilo za idealno učinkovitost delovanja je 50 mm. – Minimalna debelina delovne površine znaša 16 mm za aparate s standardnim sistemom montaže, nameščene na delovni površini ali plosko vgrajene v površino. Namestitev na še tanjše delovne površine je možna tudi z rezervnim delom: vsebina 626792. – Skupna teža aparata je 26 kg – nosilnost in stabilnost, predvsem pri zelo tankih delovnih površinah, je treba okrepiti z ustreznimi podkonstrukcijami. Upoštevati je treba skupno težo aparata in specifikacije strukturne celovitosti proizvajalca delovne površine. – Osnovni komplet »Plug ‘n Play« HEZ9VRUD0 za sisteme s kroženjem zraka brez odvajanja omogoča enostavno in hitro namestitev ter montažo v vseh delovnih površinah globine ≥60cm. Pri namestitvi za odvajanjem zraka – pri sistemih za odvajanje zraka (HEZ9VEDU0) ter pri sistemih s kroženjem zraka z delnim ali popolnim odvajanjem zraka (HEZ9VRPD0) – mora delovna površina obsegati ≥70 cm – Pri namestitvi s kroženjem zraka z delnim odvajanjem ali brez odvajanja je treba v območju podnožja zagotoviti odprtino za protitok ≥400 cm2. Odprtino je mogoče zagotoviti z odvodnimi rešetkami, lamelnimi rešetkami ali nekoliko skrajšanim podnožjem, odvisno od izbire, ki jo ponuja proizvajalec kuhinjskega pohištva. – Do odvoda zraka na zadnji strani aparata lahko neposredno dostopate z moškim ploskim zračnim elementom (DN 150). – Ventilator, odporen na padec pritiska, omogoča daljše in bolj kompleksne odvodne sisteme do 8 m s tremi 90 ° koleni, pri čemer ohranja zadostno stopnjo učinkovitosti. – Pri namestitvi nape za odvajanje zraka in kamina s prezračevanjem prek dimnika mora biti napajalni vod aparata opremljen z ustreznim varnostnim stikalom. To ni potrebno pri sistemih kroženja zraka. – Pri sistemih z odvajanjem zraka je treba namestiti enostranski ventil (ali protipovratni ventil) z maksimalnim tlakom odpiranja 65Pa. |
| – HEZ9VEDU0 za sisteme z odvajanjem zraka |
| – HEZ9VRPD0 za sisteme z popolnim odvajanjem in sisteme s kroženjem zraka in delnim odvajanjem s filtri cleanAir za preprečevanje neprijetnih vonjav. Osnovni komplet HEZ9VRUD0 za kroženje zraka brez odvajanja s filtri cleanAir za preprečevanje neprijetnih vonjav. |
| – avtomatski vklop prezračevalnega sistema med uporabo kuhalne plošče |
| -avtomatska zakasnitev izklopa po kuhanju za odpravljanje vonjav po kuhanju (pri specifični stopnji delovanja ventilatorja z nizko stopnjo hrupa, 12 minut pri sistemih z odvajanjem zraka in 30 minut pri sistemih s kroženjem zraka, se lahko izklopi ročno) |
| – povsem ročno upravljanje prek upravljalnega gumba DirectSelect: neposreden, preprost izbor želenega kuhališča, stopnje moči in dodatnih funkcij. |
| – priročno snemanje enote z eno roko s pomočjo steklokeramičnega ročaja. |
| – integrirani visokokakovostni maščobni filtri iz nerjavečega jekla z 12-imi sloji filtriranja in enim vrhnjim črnim slojem za povečano estetsko dovršenost. 94 % učinkovitost filtriranja maščobe |
| – vsi deli enote omogočajo enostavno čiščenje, so primerni za pomivanje v pomivalnem stroju in odporni na toploto. |
| – (Zgornji) zbirnik tekočine z kapaciteto 200 ml za običajna nenamerna razlitja in zbiranje kondenzata, ki nastane pri kuhanju. |
| – Zmogljiv sistem odvajanja razlite tekočine, ki presega 200 ml. |
| – Zaščitni zbirnik tekočine z dodatno zmogljivostjo 700 ml za resnejše nenamerne pripetljaje. Primeren za pomivanje v pomivalnem stroju. Enostavno dostopen in snemljiv s spodnje strani. |
| – Skupna zmogljivost zajemanja 900 ml (200 ml +700 ml). |
| – Vodoodporen prezračevalni sistem. |
| – učinkovitost odvajanja pri sistemih z odvajanjem zraka (v skladu s standardom EN 61591): min. običajna nastavitev 154 m3/h , maks. običajna nastavitev500 m3/h , maks. nastavitev Boost-/Intensive 622 m3/h . |
| – učinkovitost odvajanja pri sistemih s kroženjem zraka (v skladu s standardom EN 61591): min. običajna nastavitev 150 m3/h , maks. običajna nastavitev 500 m3/h , maks. nastavitev Boost-/Intensive 615 m3/h. |
| – stopnja hrupa pri sistemih z odvahanjem zraka (stopnja zvoka v skladu s standardom EN 60704-3): min. običajna nastavitev 42 dB re 1 pW, maks. običajna nastavitev 69 dB re 1 pW, maks. nastavitev Boost-/Intensive 74 dB re 1 pW. |
| – stopnja hrupa pri sistemih s kroženjem zraka (stopnja zvoka v skladu s standardom EN 60704-3): min. običajna nastavitev 41 dB re 1 pW, maks. običajna nastavitev 68 dB re 1 pW, maks. nastavitev Boost-/Intensive 72 dB re 1 pW. |
| – 94 % učinkovitost filtriranja maščobe (v skladu s standardom EN 61591). |
| Vsi podatki o učinkovitosti delovanja so okvirni in temeljijo na najnovejših rezultatih testiranj z naprednimi prototipi ter bodo posodobljeni s testiranji končnih izdelkov. |
| – Razred energijske učinkovitosti: B (v razponu energijske učinkovitosti od A+++ do D). |
| – Učinkovitost pretoka zraka: A . |
| – Povprečna poraba energije:: 57 . |
| -Razred učinkovitosti filtriranja maščobe: B . |
| Minimalna običajna nastavitev in maksimalna običajna nastavitev hrupa: 42 dB & 69 dB . |
| – Optimizirana učinkovitost preprečevanja vonjav pri kuhanju živil s kompleksnimi molekulami vonja (npr. ribe). |
| – Velika filtrirna površina z visoko zmogljivostjo preprečevanja vonjav. |
| – Življenjska doba znaša 360 ur kuhanja (ne-regenerativen). |
| – Filtri z nizko stopnjo hrupa z optimiziran psihoakustiko. |
| -Enostaven dostop in enostavno snemanje z zgornje strani |
| – Komplet dodatnih filtrov cleanAir HEZ9VRCR0. |
| Za sisteme z odvajanjem zraka: 2 x 2 komplet neposredno integriranih in visokozmogljivih akustičnih filtrov za znatno znižanje hrupa in izboljšano psihoakustiko. |
| – HEZ9VEDU0 za sisteme z odvajanjem zraka. |
| – HEZ9VRPD0 za sisteme z popolnim odvajanjem in sisteme s kroženjem zraka in delnim odvajanjem s filtri cleanAir za preprečevanje neprijetnih vonjav. Osnovni komplet HEZ9VRUD0 za kroženje zraka brez odvajanja s filtri cleanAir za preprečevanje neprijetnih vonjav. |
| – Namestitev je možna v konfiguraciji z otokom ali v steno usmerjeni konfiguraciji. |
| – Proizvod je skladen s preizkusom z igličastim plamenom (po IEC 60695-5-11), razredom vnetljivosti V2 (po UL94) in razredom gradbenega materiala B1 (DIN 4102-1). Osnovni komplet HEZ9VRUD0 za kroženje zraka brez odvajanja prav tako ustreza tem standardom. |

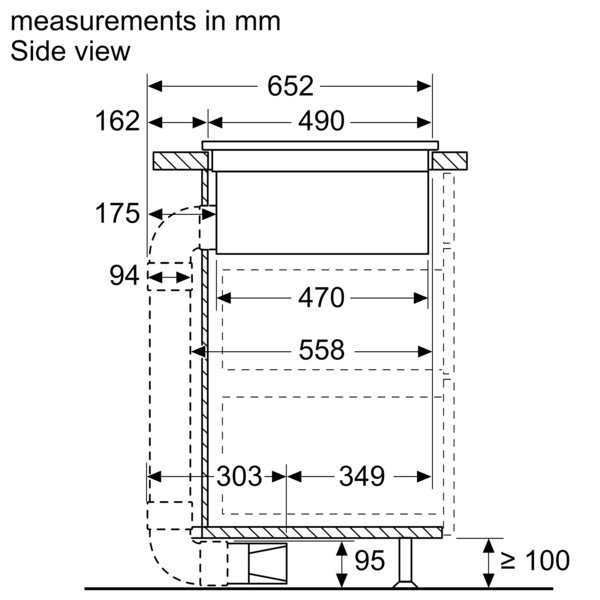

| – Najvišja globina je 223 mm pod steklom pri aparatih, nameščenih na delovni površini, in 227 mm pri plosko vgrajenih aparatih. |
| – Aparat mora biti prosto dostopen s spodnje strani (tj. za dostop do spodnjega zbiralnika tekočine). |
| – Pod kuhalno ploščo z vgrajenim dvižnim prezračevalnim sistemom ni treba namestiti vmesnega dna. Predali in/ali police v talni enoti morajo biti snemljivi. Zadnjo ploščo talne enote se lahko ohrani – potreben je le izrez za izpust zraka (položaj in velikost sta navedena v navodilih za namestitev). |
| – Osnovni komplet »Plug ‘n Play« HEZ9VRUD0 za sistem kroženja zraka brez odvajanja mora imeti za zadnjo ploščo pohištva navpično odprtino minimalno 25 mm dolžine. Priporočilo za idealno učinkovitost delovanja je 50 mm. |
| – Minimalna debelina delovne površine znaša 16 mm za aparate s standardnim sistemom montaže, nameščene na delovni površini ali plosko vgrajene v površino. Namestitev na še tanjše delovne površine je možna tudi z rezervnim delom: vsebina 626792. |
| – Skupna teža aparata je 26 kg – nosilnost in stabilnost, predvsem pri zelo tankih delovnih površinah, je treba okrepiti z ustreznimi podkonstrukcijami. Upoštevati je treba skupno težo aparata in specifikacije strukturne celovitosti proizvajalca delovne površine. |
| – Osnovni komplet »Plug ‘n Play« HEZ9VRUD0 za sisteme s kroženjem zraka brez odvajanja omogoča enostavno in hitro namestitev ter montažo v vseh delovnih površinah globine ≥60cm. Pri namestitvi za odvajanjem zraka – pri sistemih za odvajanje zraka (HEZ9VEDU0) ter pri sistemih s kroženjem zraka z delnim ali popolnim odvajanjem zraka (HEZ9VRPD0) – mora delovna površina obsegati ≥70 cm. |
| – Pri namestitvi s kroženjem zraka z delnim odvajanjem ali brez odvajanja je treba v območju podnožja zagotoviti odprtino za protitok ≥400 cm2. Odprtino je mogoče zagotoviti z odvodnimi rešetkami, lamelnimi rešetkami ali nekoliko skrajšanim podnožjem, odvisno od izbire, ki jo ponuja proizvajalec kuhinjskega pohištva. |
| – Do odvoda zraka na zadnji strani aparata lahko neposredno dostopate z moškim ploskim zračnim elementom (DN 150). |
| – Ventilator, odporen na padec pritiska, omogoča daljše in bolj kompleksne odvodne sisteme do 8 m s tremi 90 ° koleni, pri čemer ohranja zadostno stopnjo učinkovitosti. |
| – Pri namestitvi nape za odvajanje zraka in kamina s prezračevanjem prek dimnika mora biti napajalni vod aparata opremljen z ustreznim varnostnim stikalom. To ni potrebno pri sistemih kroženja zraka. |
| – Pri sistemih z odvajanjem zraka je treba namestiti enostranski ventil (ali protipovratni ventil) z maksimalnim tlakom odpiranja 65Pa. |
